野外智能综合箱OLT FD1608Y FD1608Y-B0M HF1915Y-B1M-1623W FDC600Y

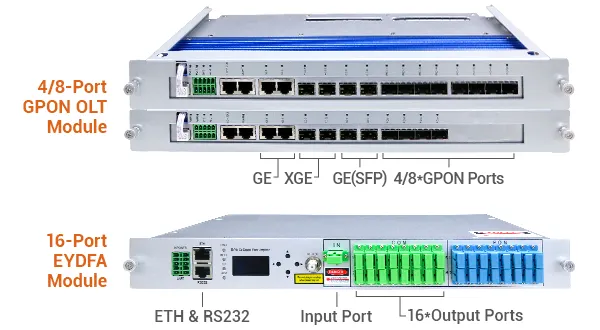

模块化设计，按需配置

模块化设计，按需配置

  • 支持GPON OLT与EYDFA模块灵活组合，满足多样化部署需求。

  • 最多支持4个8口GPON OLT模块，可接入多达4096台ONU。

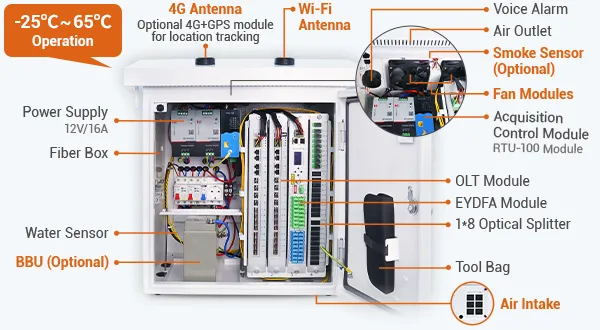

高可靠设计，从容应对严苛环境

高可靠设计，从容应对严苛环境

  • 采用冷轧钢机箱，具备IP54防护等级，适应户外部署环境。

  • 集成环境监控系统，进一步提升设备运行安全性与可靠性。

  • 内置6kV防雷保护，保障高风险环境下稳定运行。

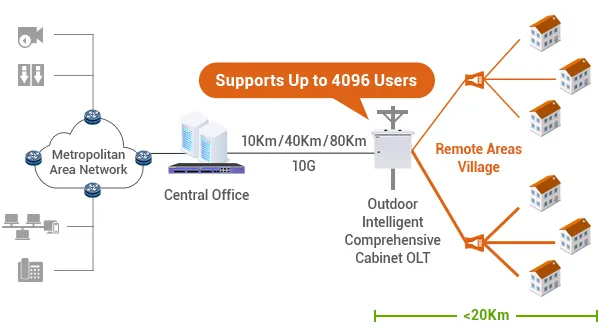

面向户外部署的高性价比FTTH方案

面向户外部署的高性价比FTTH方案

  • OLT下沉至网络节点，减少骨干光纤资源占用，降低FTTH扩展成本。

  • GPON OLT模块支持10G上联，满足高效长距离宽带传输需求。

  • 采用户外机柜部署，可充分利用现有资源，减少机房建设及能耗成本。

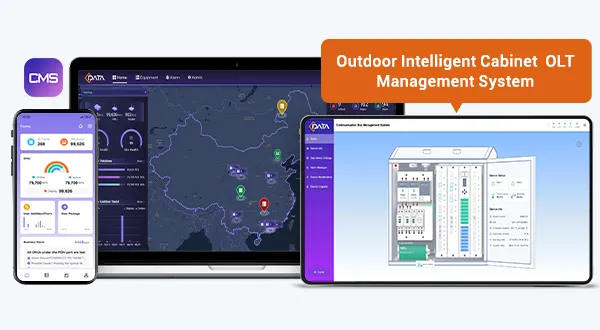

简化网络管理

简化网络管理

通过OLT Web与CMS集中管理子设备，并提供可视化运维，提升运维效率。

  • 实时告警与故障诊断

  • 全面状态监控

  • 下挂ONU管理

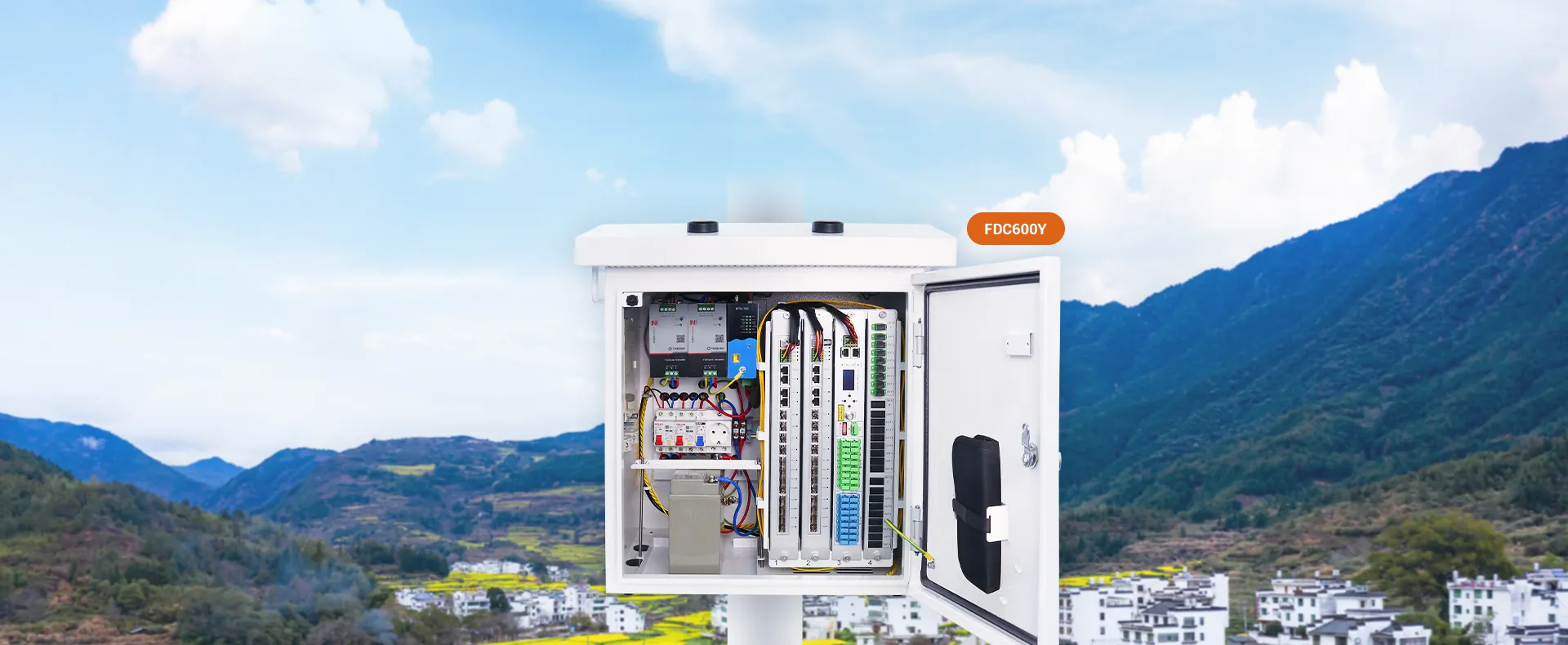

灵活安装，适配多种场景

FDC600Y支持抱杆或壁挂安装，便于快速部署。机柜内置工具箱，方便模块更换与维护；最高支持3*8口ODF，为光纤提供更完善的防护与规范化管理。

  • rural and remote areas
  • outdoor surveillance
  • last mile connectivity
  • temporary deployments

技术概述

  • c data fdc600y 1
  • c data fdc600y
  • c data fdc600y2
  • c data fdc600y 1
  • c data fdc600y
  • c data fdc600y2

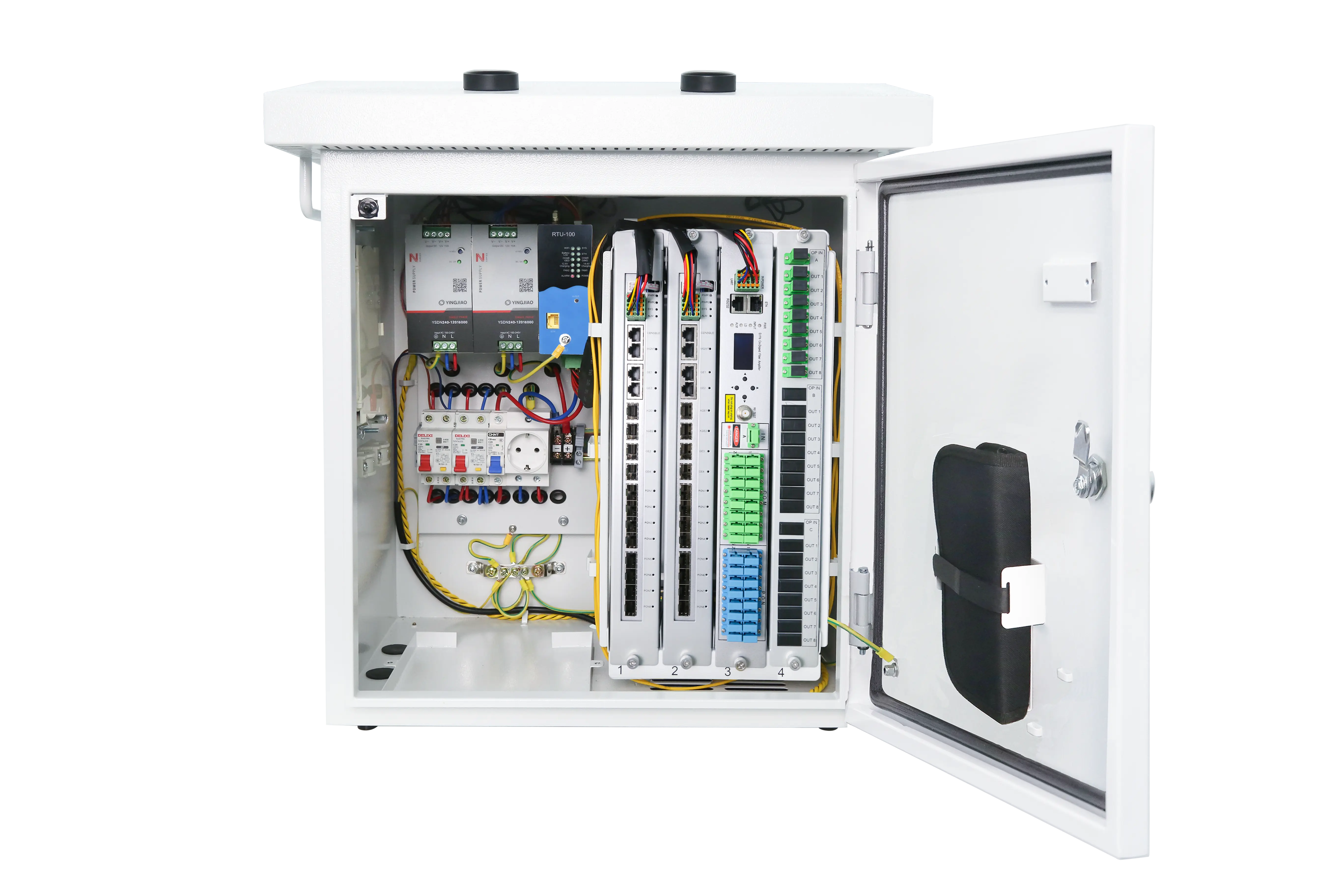

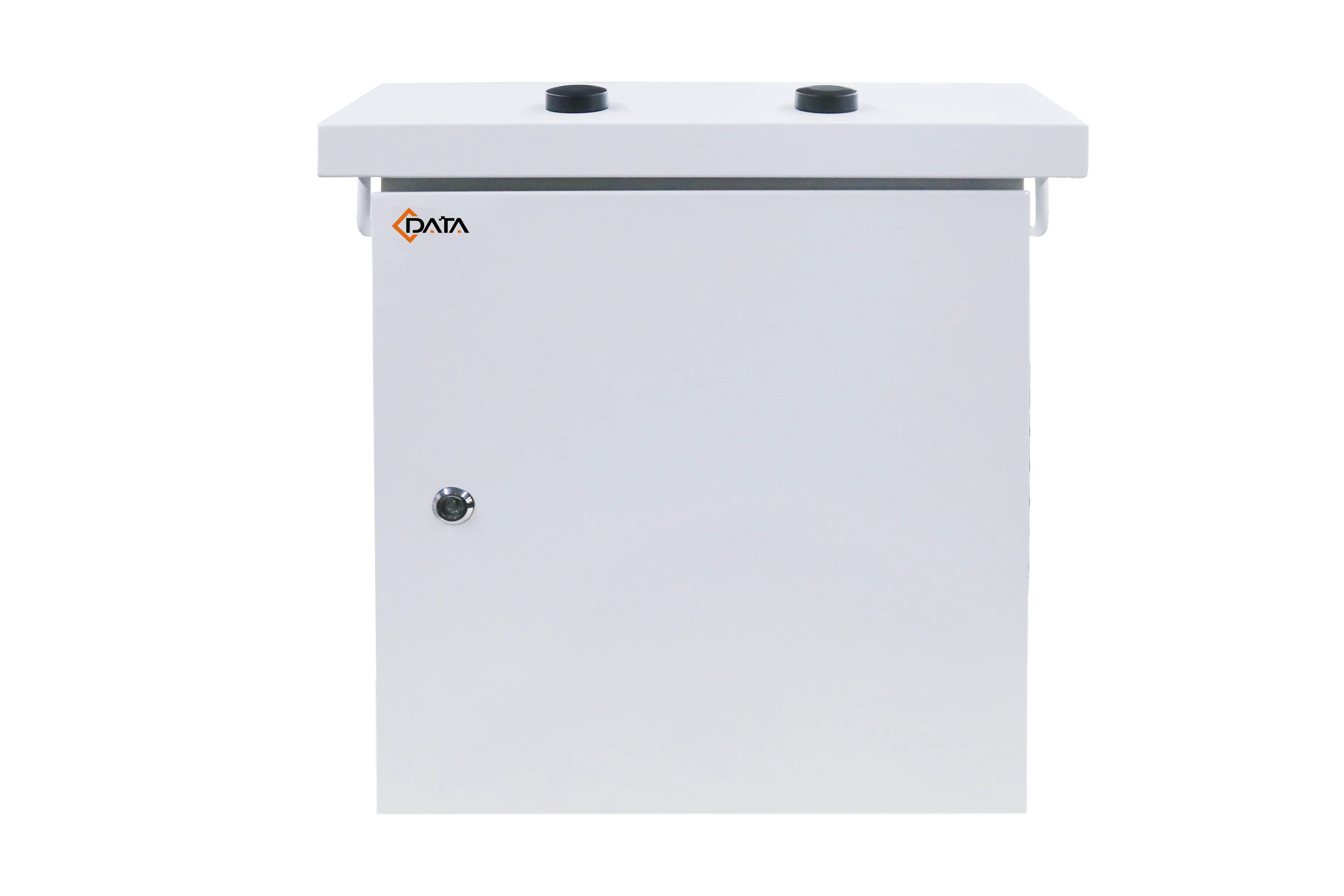

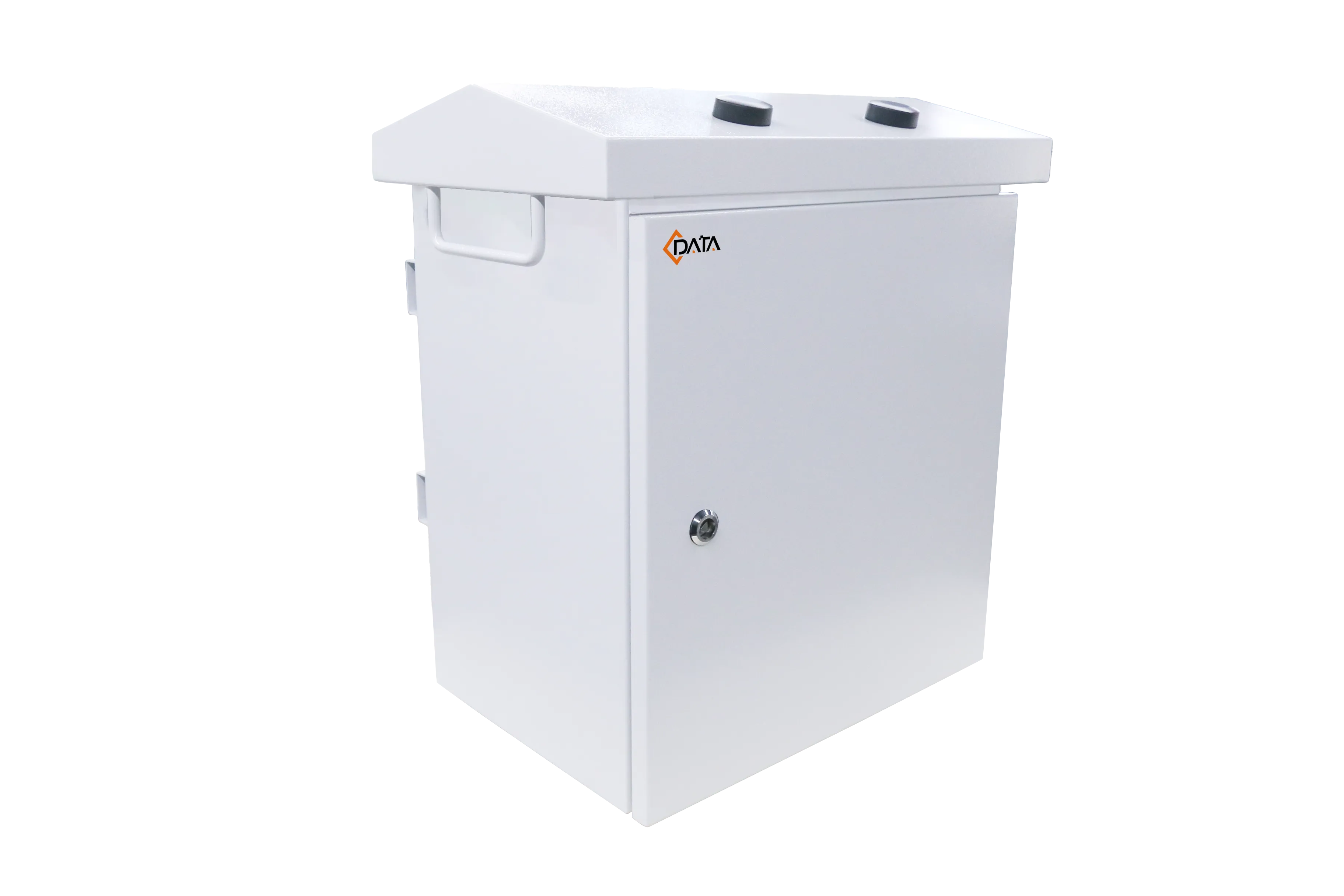

智能现场通信箱专为露天户外环境设计，可提供全天候的户外电气保护。


通过安装各种业务模块，它能够实现多种服务的融合与传输。箱体采用优质冷轧钢板制成（可选镀锌或不锈钢材质），具备防雨、防尘、通风、散热和耐腐蚀等特性。其杆装式结构设计便于快速安装。


内置的环境参数采集控制模块可根据箱体内部温度调节内部风扇以散热。当箱门被非法打开时，该控制模块还会触发声光报警。水位传感器可检测箱内水位并发出警报，而烟雾传感器可检测箱内烟雾浓度，并在必要时触发警报。


可选配的4G+GPS模块支持定位追踪，若箱体被非法移动，系统将通过网络发送警报。电源冗余备份设计确保了设备的长期可靠性。配备可选的电池电源后，当市电中断时，系统将自动切换至电池供电。


该智能现场通信箱配备了网络和CMS管理功能，便于监控和控制。

Datasheet Get Docs

技术规格

环境参数采集控制模块规格

姓名参数
风扇启动温度45℃

加热器启动温度

-5℃


灯光状态和结果
姓名灯亮指示灯闪烁灯关了注释
SYS
系统运行正常/

系统状态异常

绿灯
WIFI

Wi-Fi 功能已启用

数据发射器

WIIF 功能已关闭绿灯
ETH

ETH 连接规范

数据发射器

EHT 已断开连接

绿灯

电池电量低

电池过放电保护

/

电池电压正常

绿灯
充电电池正在充电/

电池无法充电

绿灯

已收费

电池已充满电

/

电池未充满电

绿灯

14.4V 充电

已选择 14.4V 充电模式

/未选择 14.4V 充电模式绿灯
12.6V 充电

已选择 12.6V 充电模式

/

未选择 12.6V 充电模式

绿灯
FAN1风扇1正在运转/风扇1无法工作绿灯
FAN2

风扇2 正在运行

/

风扇2无法工作

绿灯
POWERRTU-100 模块通电/RTU-100 模块断电绿灯
ALARM
带警报功能/

无警报

红灯


智能现场通信箱操作规范


姓名MINTyp.MAXUnit
储存温度-40
85℃

储存湿度

5
95%

工作温度（带加热器）

-25
65℃

工作温度（无加热器）

0
65℃

工作湿度（无凝结）

10
92%
功耗（不带加热器）N/A
120W
交流输入电压100220V240V


智能现场通信箱的主要配置


姓名数量备注
OLT模块最多 2 个（带 EYDFA 模块）

独立包装

最多 3 个（不包含 EYDFA 模块）


最多 3 个（不包含 EYDFA 模块）


EYDFA 模块Max1独立包装

光分路器模块

Max3

默认情况下配置了一个 1×8 端口模块

漏电断路器

2

开关电源

2

220VAC 插座

1
控制模块1

RTU-100 模块

Fan

2

水传感器

1

烟雾传感器

1

可选

电池（28AH）1

可选

4G+GPS模块1

可选

加热器（45W）

1

可选


力学

裸机尺寸

（长×宽×高）

580*350*530mm未安装 OLT 模块和 EYDFA 模块
裸金属重量20kg

包装尺寸

（长×宽×高）

760*655*535mm
净重36kg


技术规格

环境参数采集控制模块规格

姓名参数
风扇启动温度45℃

加热器启动温度

-5℃


灯光状态和结果
姓名灯亮指示灯闪烁灯关了注释
SYS
系统运行正常/

系统状态异常

绿灯
WIFI

Wi-Fi 功能已启用

数据发射器

WIIF 功能已关闭绿灯
ETH

ETH 连接规范

数据发射器

EHT 已断开连接

绿灯

电池电量低

电池过放电保护

/

电池电压正常

绿灯
充电电池正在充电/

电池无法充电

绿灯

已收费

电池已充满电

/

电池未充满电

绿灯

14.4V 充电

已选择 14.4V 充电模式

/未选择 14.4V 充电模式绿灯
12.6V 充电

已选择 12.6V 充电模式

/

未选择 12.6V 充电模式

绿灯
FAN1风扇1正在运转/风扇1无法工作绿灯
FAN2

风扇2 正在运行

/

风扇2无法工作

绿灯
POWERRTU-100 模块通电/RTU-100 模块断电绿灯
ALARM
带警报功能/

无警报

红灯


智能现场通信箱操作规范


姓名MINTyp.MAXUnit
储存温度-40
85℃

储存湿度

5
95%

工作温度（带加热器）

-25
65℃

工作温度（无加热器）

0
65℃

工作湿度（无凝结）

10
92%
功耗（不带加热器）N/A
120W
交流输入电压100220V240V


智能现场通信箱的主要配置


姓名数量备注
OLT模块最多 2 个（带 EYDFA 模块）

独立包装

最多 3 个（不包含 EYDFA 模块）


最多 3 个（不包含 EYDFA 模块）


EYDFA 模块Max1独立包装

光分路器模块

Max3

默认情况下配置了一个 1×8 端口模块

漏电断路器

2

开关电源

2

220VAC 插座

1
控制模块1

RTU-100 模块

Fan

2

水传感器

1

烟雾传感器

1

可选

电池（28AH）1

可选

4G+GPS模块1

可选

加热器（45W）

1

可选


力学

裸机尺寸

（长×宽×高）

580*350*530mm未安装 OLT 模块和 EYDFA 模块
裸金属重量20kg

包装尺寸

（长×宽×高）

760*655*535mm
净重36kg


订购信息

NO.产品型号规格配件
1FD1608Y8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

可选 1*EYDFA 模块

杆装/壁挂式安装套件

2FDC600Y

2*8-port GPON OLT modules + 2*GE + 2*SFP + 2*SFP+

1*EYDFA 模块

立柱安装/壁挂安装套件


订购信息

NO.产品型号规格配件
1FD1608Y8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

可选 1*EYDFA 模块

杆装/壁挂式安装套件

2FDC600Y

2*8-port GPON OLT modules + 2*GE + 2*SFP + 2*SFP+

1*EYDFA 模块

立柱安装/壁挂安装套件
