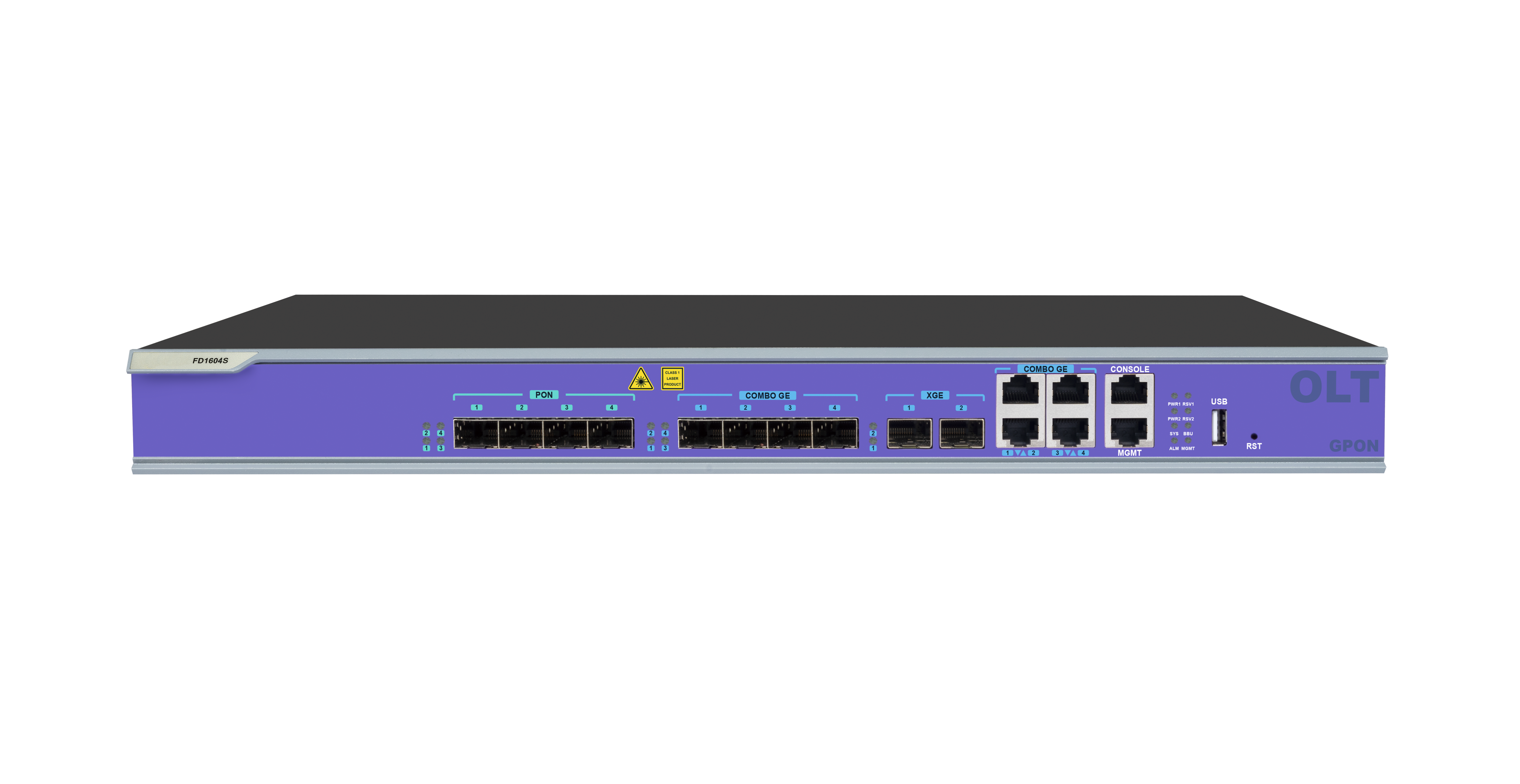

FD1604S-B1

Rack

Type

1U 19 英寸标准机箱

上行链路端口

COMBO 端口

4 个 10/100/1000M 自动协商以太网端口

4 个 SFP 接口

10-Gigabit

2 个 SFP+ 接口

PON端口

数量

4

物理接口

SFP

接口类型

GPON:  ITU-TG.984.2 Class B+/Class C+

最大分割比

GPON:  1:128

管理Port

1 个 100/1000BASE-Tx 带外以太网端口

1 个 CONSOLE 本地管理端口

USB端口

1 个 USB 接口（用于备份配置、升级程序和记录日志信息）

PON Port

attribute

传输距离

20KM

端口速率

GPON： 下行：2.5Gbps 上行：1.25Gbps

波长

转发 1490nm 接收 1310nm

接口类型

SC/UPC

光纤类型

9/125μm SMF (单模光纤)

光传输功率

Class B+：+1.5～+5dBm

Class C+：+3～+7dBm

接收灵敏度

Class B+：-28dBm

Class C+：-30dBm

饱和功率

Class B+：-8dBm

Class C+：-12dBm

网络管理方法

支持 CLI、SNMP、TELNET、SSH、WEB

业务能力

• 支持设备日志、设备升级、设备管理、状态监控、配置管理和用户管理

• 二层交换配置管理： 端口管理、VLAN、RSTP、IGMP、ACL、QOS 等。

• PON 功能配置管理： 如 OLT 认证、DBA 模板、服务模板、线路模板等。

• 三层功能：支持静态路由、dhcp-relay 和 vlanif 配置。

背板带宽

63G

尺寸

440*44*276mm

重量

4.0Kg

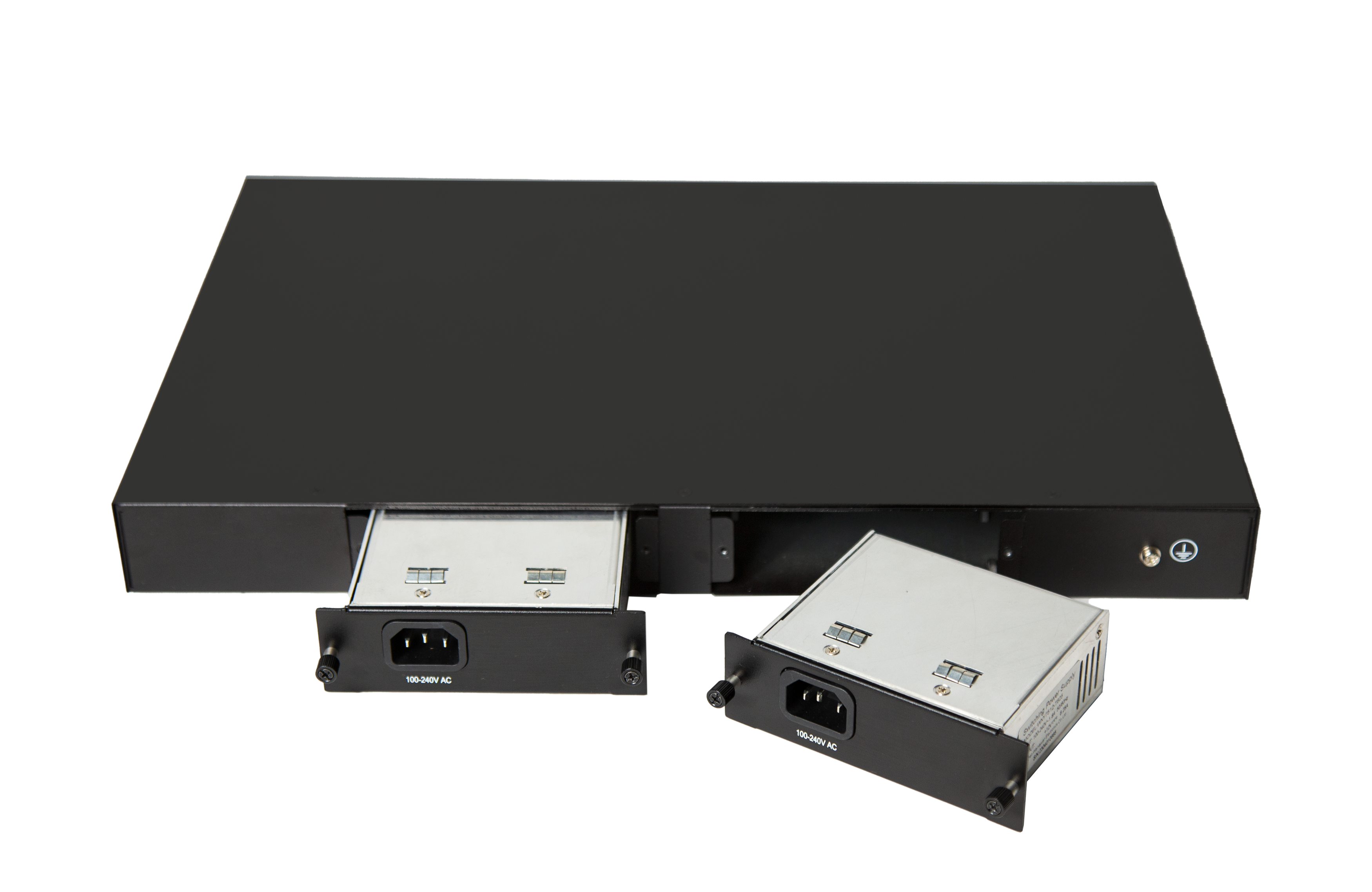

电源

220VAC

AC: 100V～240V，47~63Hz

-48DC

DC:-40V～-72V

BBU（备用电池装置）

DC: 11V～14V

功能 ：当常规电源被切断时，它可以切换到备用电源，当常规电源恢复时，它将切换回常规电源并为备用电源充电。

最大功率

45W

工作环境

工作温度

-15～50℃

储存温度

-40～85℃

湿度

5～90% (无冷凝)
